校園網路架構

校園網路骨幹

82年12月以光纖形成一個FDDI雙環，貫穿整個校園，陸續連接管理學院、文學院、理學院、行政大樓、學生宿舍、修道院、學生活動中心及資訊處；並以Ethernet(乙太網路)拓展至各學系。
86年10月配合第三期校園網路另行佈放了 ATM網路，連接本校管理學院、文學院、理學院、資訊處。並以資訊處為主軸，個別以 100M Fast Ethernet連接綜合教學大樓、體育室、圖書館。
89年5月校園網路骨幹(含資訊處、管理學院、理學院)升級為Gigabit，第一研究大樓以一條 100M Fast Ethernet改接理學院、第二研究大樓以一條 100M Fast Ethernet連接理學院。學生宿舍以4條FastEthernet 光纖連接。警衛室則改以無線網路連接。
90年5月圖書館與文學院連接校園骨幹網路升級為Gigabit，各棟大樓(管理學院、文學院、理學院、行政大樓、第一與第二研究大樓)Switch更換為100MB Switch。
92年9月完成男生宿舍及生態館新建大樓網路建置，分別以 1 Gigabit Ethernet大樓幹線連接各Switch，並以Gigabit光纖連接校園網路骨幹。另將女生宿舍以Gigabit光纖連接至男生宿舍完成宿舍網路整合。
93年8月完成食營大樓新建大樓網路建置，分別以 1 Gigabit Ethernet大樓幹線連接各Switch，並以Gigabit光纖連接校園網路骨幹。
94年1月完成圖書館新建大樓網路建置，分別以 1 Gigabit Ethernet大樓幹線連接各Switch，並以Gigabit光纖連接校園網路骨幹。
96年6月完成主顧樓新建大樓網路建置，分別以 1 Gigabit Ethernet大樓幹線連接各Switch，並以Gigabit光纖連接校園網路骨幹。
100年12月完成體育館新建大樓網路建置，分別以 1 Gigabit Ethernet大樓幹線連接各Switch，並以1 Gigabit光纖連接校園網路骨幹。
106年10月完成無線網路對外頻寬拓增工程，無線網路骨幹以2G與校園網路骨幹介接。
106年12月完成無線網路核心交換器汰舊換新工程，無線網路骨幹以10G與校園網路骨幹介接。
107年8月完成校園資安設備汰舊換新工程，加強網路骨幹資安防護。
108年1月完成校園網路交換器雙核心工程，加強網路骨幹備援機制。
108年7月完成主顧樓、思源樓及靜安樓核心網路交換器汰舊換新工程，並以雙10G與校園網路骨幹介接。
110年11月完成伺服器區網路交換器雙核心工程，加強伺服器區網路骨幹備援機制。
111年5月增設至5路光世代以分流校園對外網路流量。
111年11月完成校園網路防火牆汰舊換新工程，提升網路骨幹資安防護效能。
111年12月完成主機負載暨應用程式防火牆汰舊換新工程，增加Web防護範圍，並以20G與主機群骨幹網路介接。
113年7月完成格倫樓核心網路交換器汰舊換新工程，並以雙10G與校園網路骨幹介接。
113年7月完成校園網路核心交換器管理模組升級作業，提升穩定性。
113年8月校園光世代網路調整為4路1G/600M。
113年9月完成希嘉與思高宿舍網路委外作業。

校園對外網路連線

校園對外網路以2路光纖數據專線至台中區網中心(中興大學)介接TANet與TWAREN學術網路，以及4路光世代分流校園對外網路流量。

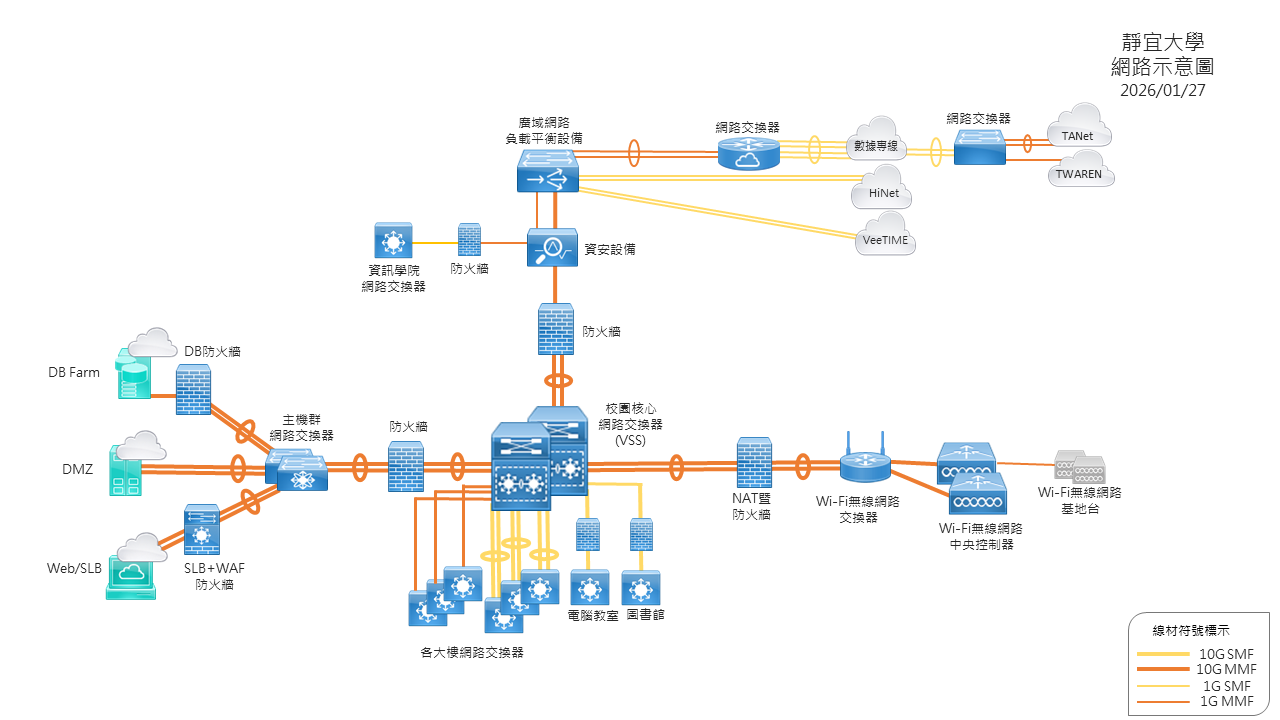

校園網路架構圖
